多管式旋風除塵器

產品概述

多管旋風除塵器概述：多管旋風除塵器是一種高效的除塵器，除塵效率可達95%以上，除塵器本體阻力低于900Pa，用現有的鍋爐引風機就能保證鍋爐正常運行。XD型多管旋風除塵器負荷適...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

多管旋風除塵器概述：

多管旋風除塵器是一種高效的除塵器，除塵效率可達95%以上，除塵器本體阻力低于900Pa，用現有的鍋爐引風機就能保證鍋爐正常運行。XD型多管旋風除塵器負荷適應性好，在70%負荷時，除塵效率在94%以上。

多管旋風除塵器工作原理：

當含塵氣體由總進氣管進入陶瓷多管除塵器的氣體分布室，隨后進入陶瓷旋風體和導流片之間的環形空隙時，導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動（凈氣），經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出此后煙氣經過同時，為了方便除塵系統的檢修和應付緊急情況，由條件可并建一旁路煙道。

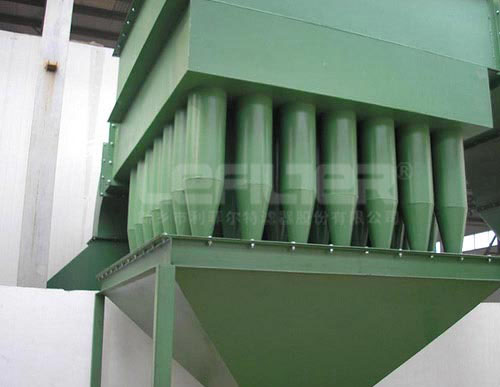

多管旋風除塵器內的旋風子是采用鑄鐵或陶瓷制造的，厚度大于6mm，因此有良好的耐磨性能。XD型多管旋風除塵器是工業鍋爐煙氣除塵和其它粉塵治理的理想設備。

多管旋風除塵器機芯是采用陶瓷材料制成，具有耐磨損、耐腐蝕、耐高溫、壽命長、運行性能穩定安全可靠、節省能源、占地面積小，造價低、操作簡單、管理方便、無運行費用等特點，適應范圍廣。

多管旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250
